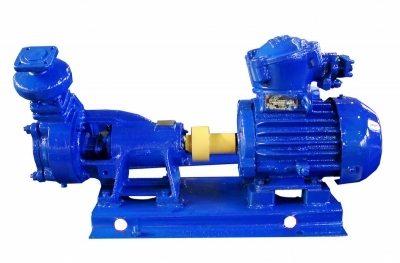

Вихревой насос ВКС 4/28
Вихревой насос ВКС 4/28 и насосный агрегат, выполненный на его основе - одноступенчатый самовсасывающий консольный насос горизонтального типа, укомплектованный напорным колпаком на нагнетательном патрубке.
Вихревой насос ВКС 4/28 перекачивает воду, неагрессивные с нейтральными свойствами жидкости (сходные с водой по физико-химическим показателям), температурой в диапазоне от -15 до +85°C (исполнение чугунное А), от -40 до +85°C (бронзовое исполнение Б и исполнение из нержавеющей стали - К).
Содержание по массе твердых включений в перекачиваемой жидкости не более 0,01%, твердые включения размером не более 0,05 мм.
Скорость линейной сплошной коррозии в материал деталей проточных частей насоса ВКС 4/28 не превышает 0,1мм в год.
Насос в исполнении А (чугун) не применяется для перекачки ЛВЖ, токсичных, горючих жидкостей.
В насосе марки ВКС 4/28, одноступенчатый консольный вихревой насос, комплектуется электродвигателем в общепромышленном исполнении.
В комплектации для перекачивания воды для насоса применяют асинхронный с короткозамкнутым ротором электродвигатель.
Общие характеристики
По конструкции насос ВКС 4/28 - самовсасывающий консольный горизонтальной конструкции одноступенчатый вихревой насос.
От протечек перекачиваемой жидкости, вихревой насос ВКС 4/28 оснащается сальниковым уплотнением вала.
Материал, используемый для изготовления проточных деталей, зависит от исполнения насоса (чугун, бронза, нержавеющая сталь).
Параметры насоса
- подача: 14,4м³/час;
- напор: 28 м;
- давление на входе: не выше 0,25 МПа;
- максимальная высота самовсасывания - 4,0 м;
- КПД насоса - 41%, насосного агрегата - 32%;
- масса насоса: 35,6кг (чугун), 39кг (бронза), 38кг (нержавеющая сталь).
Электродвигатель вихревого насоса ВКС 4/28 - общепромышленный 3-х фазный асинхронный двигатель, марка электродвигателя АИР132S4, мощность 7,5 квт.
Количество оборотов - 1450 в минуту.
Электронасос может оснащаться двигателем мощностью 5,5 квт (АИР112М4).
Другие параметры насоса - >>>.
Вихревой насос ВКС 4/28 производится в климатическом исполнении и категории размещения У3.1, У2, ОМ2 (ГОСТ 15150-69).
Электронасос может использоваться для замены ВК(С) 4/24, насоса 2В(С)-1,6 и 2,5В(С)-1,8м.
